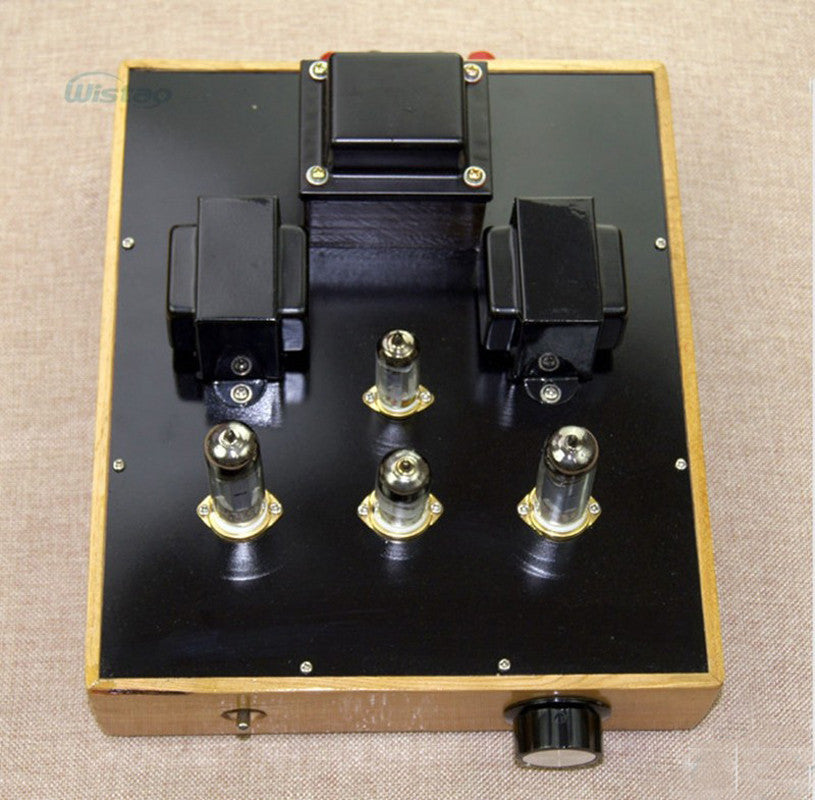

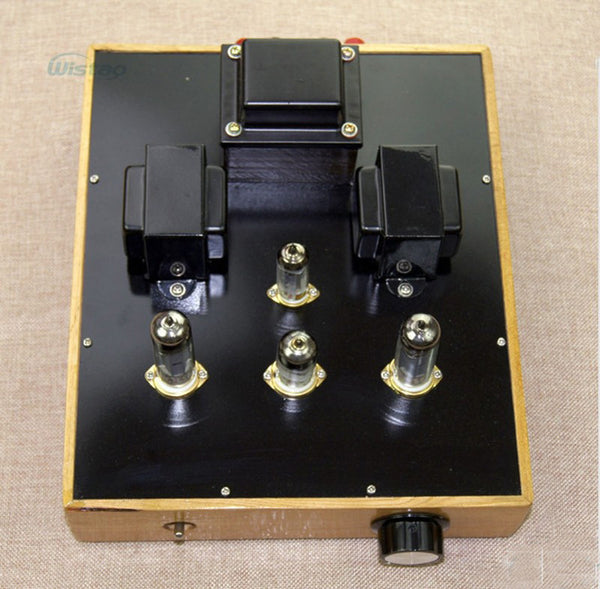

싱글 엔드 튜브 앰프 2X3.5W 클래스 A 6N1 드라이브 6P14 업그레이드 버전 레트로 스타일 버드 나무 케이싱 비계 납땜 HIFI DIY

모델 번호: WVTA-6P14(S)

Tube 6p14는 트랜지스터가 사용되기 전에 출력 전원 튜브로 진공관 라디오 전원에서 일반적으로 사용되며 소리는 화려하고 부드럽습니다! 향수를 불러일으키는 생각을 즉흥적으로 맛보십시오! 보컬 지향적인 당신에게 특히 적합합니다!

이 진공관 앰프에는 진공관과 스피커 사이에 커플링 출력 변압기가 사용되어 변압기 배열이 상호 간섭을 최소화할 수 있는 삼각형 레이아웃을 보여 장치가 높은 신호 대 잡음비를 갖도록 합니다. 데스크탑 컴퓨터로 사용하기에 매우 적합하며 업그레이드된 스테레오 사운드를 제공합니다. 유닛의 모든 튜브는 클래스 A 증폭 상태에서 작동하기 때문에 왜곡이 낮고 소리가 달콤하고 부드럽습니다!

이 유닛은 소형 고감도 책장과의 매칭은 물론 스피커와의 매칭에 적합하며, 풀레인지 스피커는 완벽합니다. 튜브는 과부하가 강한 장점이 있기 때문에 왜곡이 없는 실제 출력은 2x20w 트랜지스터 증폭기의 출력과 상당히 비슷합니다.

튜브 조명

아래에서 보는 풍경

내부보기 ( 현물에서 우세하기 위해)

참고용으로만 아래 사진에는 오일 커플링 커패시터와 초크 코일이 포함되어 있지 않습니다.

특징

1. 수동으로 완전히 비계 손 납땜.
2. 버드 나무 섀시는 건조되지 않은 수제 DIY로 금이 가지 않고 반복 연마 도장, 풍부한 질감, 단순하고 아름답습니다! 세계 유일!
3. 3MM 두께의 알루미늄 상판과 하판은 1MM 두께의 알루미늄 1개, 금속 상판과 하판을 사용하여 어수선한 부분을 분리할 수 있다는 장점!
4. 충분한 75W 전원 변압기 전원을 적용하십시오. 윙윙 거리고 뜨겁지 않습니다. 수평으로 설치되고 덮개가 없으면 모두 예술 작품처럼 보입니다. 출력 변압기의 권선 방법은 3 폴더 2 권선을 사용하며 코어는 투자율이 더 높고 이 장치의 저주파가 더 낮은 새로운 Kawasaki 0.35MM 두께 Z11 규소 강판으로 만들어집니다.
5. 독일 WIMA MKP 전용 하이파이 커패시터를 사용하는 커플링 커패시터 및 디커플링 커패시터; 소리는 매우 부드럽고 고주파는 얇습니다! 일본 오디오 전용 330uf35v 루비 전해 콘덴서 음극관 6p14.
6. 전원 정류기는 튜브를 보호할 수 있는 트랜지스터 정류 플러스 튜브 버퍼 회로를 적용합니다. 필터링 커패시터는 Phil ips 150uf * 1, 일본 화학 47uf * 1을 사용합니다. 22ufx2 고전압.
7. 업그레이드 버전:

   • 모두 금도금된 튜브 베이스 소켓 포함.
   • 전원 및 시멘트 저항기 5H 초크 코일을 사용하여 험에 대한 강력한 내성 기능을 가진 clrc 네트워크를 구성합니다.
8. 볼륨 조절은 품질 일본 ALPS 이중 100k 전위차계에 적합하며 댐핑은 적당하고 회전 소음이 없습니다.
9. 섀시 내부에 공간이 있으므로 더 많은 양의 오일 커패시터를 교체하거나 원하는 대로 회로를 쉽게 DIY할 수 있습니다.

명세서

1. 버전: 업그레이드 버전
2. 출력 전력: 3.5W + 3.5W(8옴)
3. 주파수 응답: 30Hz - 40KHz(+ -1db)
4. 총 왜곡: < 1%(@1kHz)
5. 입력 감도: 800mV
6. 신호 대 잡음비: > 90dB
7. 작동 전압: AC-230V / 200MA + 3.15V-0-3.15V / 3A
8. 소비 전력: 70W
9. 입력 임피던스: 10K 옴
10. 출력 임피던스 추: 4 또는 8옴(Z11-EI57 * 30)
11. 튜브:

가) 6N1x1

b) 6Z4 x1

다) 6P14x2

10. 무게: 5kg

11. 치수(L x D x H): 250mm X 300mm X130mm(튜브 포함)

메모:

1. 판매자 메시지를 남겨주세요. 필요한 출력 임피던스는 4옴 또는 8옴입니다. 기본 배송은 8옴입니다.

2. 이 앰프는 3-5인치의 풀레인지 스피커와 잘 어울리고 감도는 90dB 이상으로 완벽합니다! 스피커의 감도가 낮으면 다른 여러 고출력 진공관 앰프를 적절하게 구입하는 것이 좋습니다.

회로
